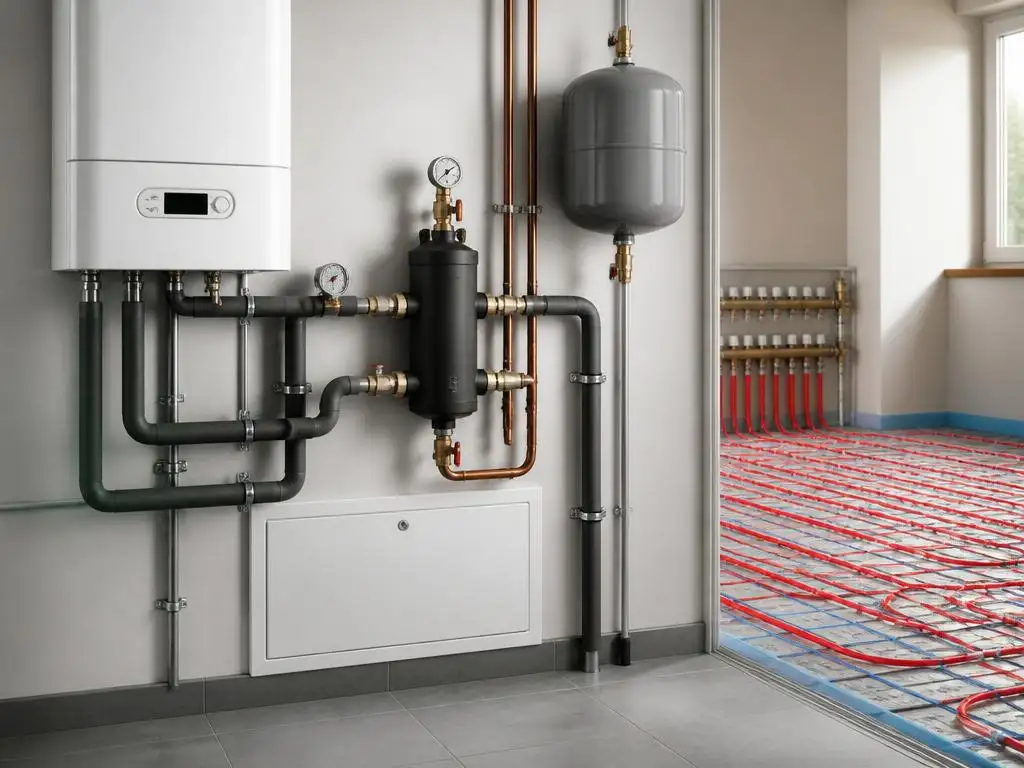

Viele Hausbesitzer stehen bei der Sanierung ihrer Heizungsanlage vor der großen Herausforderung, alte Fußbodenheizungen mit modernen Wärmeerzeugern effizient zu kombinieren. Eine professionelle Systemtrennung Fussbodenheizung schützt das empfindliche System zuverlässig vor Verschlammung und folgenschwerer Korrosion. Durch diese Entkopplung der Heizkreise wird wirksam verhindert, dass schädlicher Sauerstoff in den neuen Heizkessel gelangt.
Wer auf diese wichtige technische Schutzmaßnahme leichtfertig verzichtet, riskiert teure Schäden am Wärmeerzeuger und einen schleichenden Effizienzverlust der gesamten Flächenheizung. In diesem ausführlichen Ratgeber erfahren Sie alles über die Funktionsweise, die Kosten und den Einbau dieser Trennvorrichtung, damit Ihre Heizungsanlage über Jahrzehnte hinweg wirtschaftlich arbeitet.
Warum ist eine Systemtrennung Fussbodenheizung sinnvoll?
Bei älteren Fußbodenheizungen bestehen die verlegten Rohre oft noch aus nicht diffusionsdichten Materialien. Durch diese gelangt im Laufe der Zeit kontinuierlich Sauerstoff in das geschlossene Heizungssystem. Dieser Sauerstoff reagiert mit den metallischen Bauteilen im Heizungskreislauf und führt zu einer fortschreitenden Korrosion der Rohre und Ventile.
Die Folge dieser chemischen Reaktion ist eine starke Magnetitbildung, die sich als zäher schwarzer Schlamm in den engen Heizschleifen absetzt. Ohne eine effektive Systemtrennung Fussbodenheizung verstopfen diese Leitungen schleichend. Dies reduziert die Wärmeabgabe des Bodens drastisch und treibt die jährlichen Heizkosten der Bewohner spürbar in die Höhe.
Wie funktioniert der Schutz vor Korrosion im Detail?
Das Funktionsprinzip dieser hydraulischen Trennung beruht auf einer strikten physischen Entkopplung des Primärkreises vom Sekundärkreis. Der Primärkreis umfasst den empfindlichen Wärmeerzeuger, wie etwa eine moderne Brennwerttherme oder Wärmepumpe. Der Sekundärkreis besteht hingegen ausschließlich aus den Kunststoffrohren der Fußbodenheizung, in denen das erwärmte Wasser zirkuliert.
Die Wärmeübertragung zwischen diesen beiden getrennten Kreisläufen erfolgt berührungslos über einen hocheffizienten Plattenwärmetauscher aus Edelstahl. Dadurch bleibt das sauerstoffreiche Wasser der Fußbodenheizung komplett vom Heizkessel ferngehalten. Korrosionsschäden im Kesselbereich werden auf diese Weise durch die Barriere der Systemtrennung dauerhaft und absolut zuverlässig verhindert.
ℹ️ Wichtiger Hinweis zur Gewährleistung
Viele moderne Hersteller von Brennwertgeräten und Wärmepumpen schreiben eine hydraulische Trennung bei alten Fußbodenheizungen zwingend in ihren Garantiebedingungen vor. Ohne diese Erfüllung der Vorgaben erlischt bei einem Schaden durch Verschlammung oft jeglicher Garantieanspruch.
Die Rolle von Sauerstoff im Heizungskreislauf
Die Diffusion von Sauerstoff durch Kunststoffleitungen ist ein schleichender physikalischer Prozess, der sich im Alltag nicht verhindern lässt. Besonders Rohre, die vor der Jahrtausendwende verbaut wurden, weisen keine schützende EVOH-Sperrschicht auf. Der eingedrungene Sauerstoff verbindet sich im warmen Wasser rasant mit gelöstem Eisen aus dem Kessel.
Um diesen schädlichen Kreislauf zu unterbrechen, ist ein Wärmetauscher nachrüsten die einzig wirksame technische Lösung auf dem Markt. So verbleibt der unvermeidbare Sauerstoffeintrag ausschließlich im Fußbodenkreis, wo er an den korrosionsbeständigen Kunststoffrohren keinen Schaden anrichten kann. Der teure Heizkessel bleibt von diesem korrosiven Prozess vollständig verschont.
Wann müssen Sie diese Schutzmaßnahme umsetzen?
Ein dringender Handlungsbedarf besteht immer dann, wenn Sie einen alten Heizkessel gegen ein neues, hocheffizientes Heizsystem austauschen. Moderne Wärmeerzeuger reagieren aufgrund ihrer kompakten Bauweise und feinen Strömungskanäle extrem empfindlich auf Schmutzpartikel. Auch bei einer spürbaren ungleichmäßigen Erwärmung einzelner Räume sollten Sie über eine Sanierung nachdenken.
Oft zeigt sich die Notwendigkeit auch bei der jährlichen Wartung durch den Fachhandwerker, wenn das Heizungswasser eine dunkle Färbung aufweist. Ein rechtzeitiges Handeln schützt Sie vor einem plötzlichen Totalausfall der Heizung im kalten Winter. Die Investition sichert den langfristigen Werterhalt Ihrer gesamten haustechnischen Anlagen.
Sanierung alter Heizungssysteme mit Kunststoffrohren
Bei der Sanierung von Bestandsbauten ist die Analyse der vorhandenen Rohrleitungen der erste und wichtigste Schritt für den Heizungsbauer. Sind schwarze oder graue Kunststoffrohre ohne Kennzeichnung der Diffusionsdichtigkeit verbaut, ist Vorsicht geboten. Hier sollte die Systemtrennung standardmäßig in das Sanierungskonzept integriert werden, um böse Überraschungen zu vermeiden.
Die Integration kann meist ohne großen Aufwand im Heizungsraum direkt hinter dem Wärmeerzeuger realisiert werden. Es müssen keine Böden aufgerissen oder Wände aufgestemmt werden, was die Sanierung sauber und stressfrei macht. Die Bewohner profitieren sofort nach der Inbetriebnahme von einer spürbar verbesserten Regelbarkeit der Raumtemperaturen.
✅ Ihre Vorteile auf einen Blick
- Sicherer Schutz des neuen Wärmeerzeugers vor aggressiver Schlammbildung.
- Langfristiger Erhalt der vollen Heizleistung aller Räume im Haus.
- Keine Notwendigkeit, die alten, im Estrich verlegten Rohrleitungen auszutauschen.
- Verbesserte Energieeffizienz senkt die jährlichen Betriebskosten spürbar.
Die technischen Komponenten einer Trennung im Überblick
Eine fachgerechte Installation besteht aus weit mehr als nur dem zentralen Wärmeübertrager zwischen den Heizkreisen. Damit das System reibungslos funktioniert, müssen zusätzliche Sicherheits- und Regelungskomponenten präzise in die Hydraulik eingebunden werden. Dazu gehören unter anderem separate Ausdehnungsgefäße und Sicherheitsventile für jeden der beiden getrennten Wasserkreisläufe.
Da der Sekundärkreis nun hydraulisch komplett vom Kessel getrennt ist, benötigt er auch eine eigene hocheffiziente Umwälzpumpe. Diese Pumpe sorgt dafür, dass das erwärmte Wasser mit dem optimalen Volumenstrom durch die langen Heizkreise am Boden transportiert wird. Nur durch dieses Zusammenspiel ist eine gleichmäßige Wärmeverteilung garantiert.
Der Plattenwärmetauscher als Herzstück der Anlage
Der Plattenwärmetauscher besteht aus zahlreichen, profilierten Edelstahlplatten, die extrem eng aneinandergefügt und miteinander verlötet sind. Durch die feinen Zwischenräume strömen die beiden Medien im Gegenstromprinzip aneinander vorbei, ohne sich jemals zu vermischen. Diese Konstruktion ermöglicht eine maximale Wärmeübertragung auf kleinstem Raum bei minimalen thermischen Verlusten.
Bei der Auswahl des passenden Modells muss der Fachhandwerker die Leistung exakt auf den maximalen Wärmebedarf des Gebäudes auslegen. Ein zu klein dimensionierter Tauscher führt zu hohen Vorlauftemperaturen im Primärkreis und verschlechtert den Wirkungsgrad einer modernen Wärmepumpe. Eine präzise Berechnung ist daher für den sparsamen Betrieb unerlässlich.
Schlammabscheider und Druckausgleichsbehälter im Verbund
Um die im Sekundärkreis verbleibenden Partikel effektiv zu binden, wird in diesem Kreislauf zusätzlich ein Schlammabscheider installiert. Dieser fängt gelöste Teilchen kontinuierlich auf, bevor sie sich in den engen Ventilen der Heizkreisverteiler festsetzen können. Die regelmäßige Reinigung dieses Abscheiders ist mit wenigen Handgriffen während der normalen Wartung erledigt.
Das separate Membran-Ausdehnungsgefäß fängt die temperaturbedingten Volumenschwankungen des Heizungswassers im getrennten Kreis sicher auf. Da keine Verbindung zum Hauptsystem besteht, kann das Kesselgefäß diese Aufgabe nicht mehr mit übernehmen. Ein exakt eingestellter Vordruck in beiden Gefäßen verhindert störende Druckabfälle und das unerwünschte Eindringen von Luft.
Schritt-für-Schritt-Anleitung zur erfolgreichen Installation
Der Einbau einer solchen Baugruppe erfordert handwerkliche Präzision und sollte idealerweise von einem zertifizierten Fachbetrieb durchgeführt werden. Zuerst muss die bestehende Heizungsanlage vollständig entleert und das alte Rohrnetz gründlich gespült werden. Diese Spülung entfernt bereits vorhandene Ablagerungen und sorgt für eine saubere Ausgangslage im gesamten Rohrnetz.
Anschließend montiert der Installateur den Plattenwärmetauscher an einer stabilen Wandhalterung nahe dem Heizkessel. Nach dem Anschluss der Rohrleitungen für beide Kreise werden die neue Hocheffizienzpumpe, die Sicherheitsgruppe sowie die Ausdehnungsgefäße integriert. Zum Abschluss erfolgt die Befüllung mit speziell aufbereitetem Heizungswasser gemäß den geltenden VDI-Richtlinien.
🛠️ Installationsschritte im Schnellüberblick
- Heizungsanlage komplett abschalten und Wasser kontrolliert ablassen.
- Intensive Spülung aller Fußbodenheizkreise zur Schlammentfernung.
- Montage des Plattenwärmetauschers und Einbau der neuen Sekundärpumpe.
- Installation der Sicherheitsventile und separaten Ausdehnungsgefäße.
- System befüllen, gründlich entlüften und den Betriebsdruck einstellen.
Welche Kosten entstehen beim nachträglichen Einbau?
Die Kosten für die Nachrüstung einer Systemtrennung hängen stark von den örtlichen Gegebenheiten und der benötigten Heizleistung ab. Für ein durchschnittliches Einfamilienhaus müssen Sie mit Materialkosten zwischen fünfhundert und tausend Euro für die Komponenten rechnen. Hinzu kommen die Kosten für den professionellen Einbau durch den Fachbetrieb.
Wer eine behagliche Heizung in einer modernen Immobilie sucht, etwa wenn Sie eine Wohnung mit Garten in Boizenburg mieten möchten, sollte stets auf eine optimal eingestellte Heizungsanlage achten. Die Investitionskosten amortisieren sich meist innerhalb weniger Jahre durch den reduzierten Energieverbrauch und die eingesparten Reparaturkosten am Wärmeerzeuger.
Amortisation durch gesteigerte Energieeffizienz
Durch das Verhindern von Schlammablagerungen bleibt der hervorragende Wärmeübergang in den Fußbodenrohren dauerhaft auf einem konstant hohen Niveau. Die Heizungspumpe muss spürbar weniger Arbeit leisten, um das Wasser durch die Rohrleitungen zu fördern, was den Stromverbrauch senkt. Auch der Kessel arbeitet in seinem optimalen Brennwertbereich viel effizienter.
Ohne Blockaden im System lässt sich die Vorlauftemperatur der Heizungsanlage oft um einige Grad absenken, ohne an Wohnkomfort einzubüßen. Jedes Grad Absenkung spart direkt wertvolle Heizenergie und schont somit spürbar die Umwelt und Ihren Geldbeutel. So wird der Umweltschutz im eigenen Zuhause ganz nebenbei wirtschaftlich rentabel.
Wartung und Pflege der getrennten Heizkreise
Obwohl das System nach dem Einbau wartungsarm arbeitet, ist eine regelmäßige Kontrolle für den dauerhaften Werterhalt unverzichtbar. Einmal im Jahr sollte der Wasserdruck in beiden Kreisläufen überprüft und gegebenenfalls korrigiert werden. Auch das Entlüften der Heizkreise stellt sicher, dass keine störenden Luftpolster den freien Durchfluss des Wassers behindern.
Der verbaute Schlammabscheider sollte im Rahmen der jährlichen Heizungswartung vom Fachmann kurz gereinigt und von angesammelten Partikeln befreit werden. Dies dauert meist nur wenige Minuten, sichert aber die dauerhafte Funktion der gesamten Anlage. Ein gut gewartetes System dankt es Ihnen mit einer extrem langen Lebensdauer.
💡 Expertentipp für den Werterhalt
Lassen Sie bei jeder Wartung den Zustand des Plattenwärmetauschers überprüfen. Durch Kalkablagerungen auf der Primärseite kann die Effizienz mit den Jahren leicht sinken. Eine chemische Reinigung durch den Fachbetrieb stellt die ursprüngliche Leistungsfähigkeit bei Bedarf schnell wieder her.
Regelmäßige Spülung und Kontrolle des Füllwassers
Das im System befindliche Wasser spielt eine entscheidende Rolle für die Vermeidung von Schäden und Ablagerungen. Um die strengen Vorgaben der Normen einzuhalten, müssen Sie beim Nachfüllen zwingend auf die korrekte Wasserqualität achten. Normales Leitungswasser enthält oft zu viel Kalk und aggressive Salze, die dem System schaden können.
Ein regelmäßiges Heizungswasser aufbereiten schützt die verbauten Komponenten vor kalkbedingten Verstopfungen und innerer Korrosion. Sollte das Wasser im Sekundärkreis trotz aller Schutzmaßnahmen nach einigen Jahren wieder dunkler werden, empfiehlt sich eine erneute Spülung. Dadurch bleibt die hydraulische Balance der Fußbodenheizung über Generationen hinweg voll erhalten.
Der richtige Zeitpunkt für eine professionelle Spülung
Die Spülung des Rohrnetzes sollte idealerweise im Spätsommer vor Beginn der Heizperiode stattfinden. Zu diesem Zeitpunkt ist der Heizungsbetrieb noch nicht kritisch, und eventuelle Verzögerungen führen nicht zu kalten Wohnungen. Zudem haben Fachbetriebe in den warmen Monaten oft flexiblere Terminkapazitäten für aufwendige Sanierungsarbeiten.
Spätestens wenn einzelne Heizkreise kalt bleiben oder die Räume ungleichmäßig warm werden, ist die Spülung unumgänglich. Der Fachmann leitet dabei ein Wasser-Luft-Gemisch mit hohem Druck durch die Rohre, um festsitzende Magnetitablagerungen mechanisch zu lösen. Dies bereitet das alte Rohrnetz optimal auf die anschließende hydraulische Trennung vor.
Häufige Fehler bei der Planung vermeiden
Ein häufiger Fehler im Rahmen der Selbstmontage ist die falsche Dimensionierung des Plattenwärmetauschers durch unvollständige Berechnungen. Ist die Übertragungsfläche zu gering gewählt, kann die benötigte Wärmeenergie bei eisigen Außentemperaturen nicht schnell genug übertragen werden. Dies führt unweigerlich zu kalten Wohnräumen und unzufriedenen Bewohnern im gesamten Gebäude.
Auch das Vergessen der zusätzlichen Sicherheitsgruppe für den Sekundärkreis stellt ein erhebliches Sicherheitsrisiko bei der Installation dar. Da sich erwärmendes Wasser ausdehnt, kann ein fehlendes Ausdehnungsgefäß zu gefährlichen Überdrücken und Rohrbrüchen führen. Planen Sie daher jeden Schritt sorgfältig oder überlassen Sie die Montage einem Profi.
Vernachlässigung des hydraulischen Abgleichs nach Einbau
Ein weiterer oft beobachteter Fehler ist der Verzicht auf einen erneuten hydraulischen Abgleich nach dem Einbau der Systemtrennung. Durch den zusätzlichen Plattenwärmetauscher und die neue Umwälzpumpe verändern sich die Druckverhältnisse im gesamten System grundlegend. Ohne eine feine Neueinstellung der Durchflussmengen an den Heizkreisverteilern arbeitet das System ungleichmäßig.
Der hydraulische Abgleich stellt sicher, dass jeder einzelne Heizkreis präzise die benötigte Wassermenge erhält, um die gewünschte Raumtemperatur hocheffizient zu erreichen. Dies minimiert den Stromverbrauch der neuen Pumpe zusätzlich und maximiert den thermischen Komfort für die Bewohner. Planen Sie diesen wichtigen Schritt daher fest in Ihr Budget ein.
Langfristige Vorteile für Ihre gesamte Immobilie
Die Entscheidung für eine hydraulische Entkopplung ist eine langfristige Investition in die Betriebssicherheit und den Wert Ihres Eigenheims. Sie schützt nicht nur den kostspieligen Wärmeerzeuger, sondern sorgt auch für ein stets behagliches und gleichmäßig warmes Raumklima. Zudem steigert eine nachweisbar gepflegte und optimierte Heizungsanlage den Wiederverkaufswert des Gebäudes.
Durch die Vermeidung von kostspieligen Notreparaturen im Winter gewinnen Sie als Eigentümer ein hohes Maß an Sorgenfreiheit und Planungssicherheit. Das beruhigende Gefühl, eine technisch einwandfreie und effiziente Heizung im Keller zu haben, ist unbezahlbar. Machen Sie Ihr Heizsystem fit für die Zukunft und setzen Sie auf Sicherheit.
📝 Wichtige Erkenntnisse
Die Nachrüstung einer Systemtrennung bei alten Fußbodenheizungen ist kein überflüssiger Luxus, sondern eine technische Notwendigkeit zum Schutz moderner Heizkessel. Sie verhindert zuverlässig die gefürchtete Verschlammung, sichert Herstellergarantien und optimiert den Energieverbrauch nachhaltig. Investieren Sie frühzeitig in diese Schutzmaßnahme, um teure Folgeschäden effektiv zu vermeiden.
